제품 모델	설명
ZCX8048Z150-002R	UART 시리즈, 5.0 베어 스크린, 5V, RS232통신, 16MByte, SPI 플래시, 저항막 터치
ZCX8048Z150-002C	UART 시리즈, 5.0 베어 스크린, 5V, RS232통신, 16MByte, SPI 플래시, 정전식 터치
ZCX8048Z150-002N	UART 시리즈, 5.0 베어 스크린, 5V, RS232통신, 16MByte, SPI 플래시, 터치 없음
ZCX72128Z150-002C	UART 시리즈,5.0 베어 스크린,5V,RS232통신,400MHz 32-비트 듀얼 코어 프로세서,정전식 터치
ZCX72128Z150-002N	UART 시리즈,5.0 베어 스크린,5V,RS232통신,400MHz 32-비트 듀얼 코어 프로세서,노터치

제품 설명

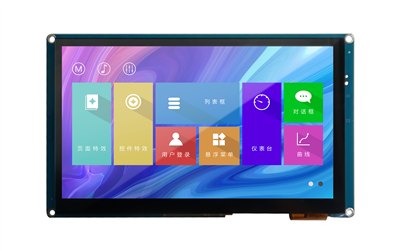

이 5-인치 UART 디스플레이 제품은 ARM9 칩을 기반으로 하며 운영체제가 필요하지 않고 전원을 켜면 바로 사용할 수 있습니다. 가비지나 중복된 파일이 쌓이지 않고 365일 지속적으로 작동할 수 있습니다. 고급 HMI를 통해 작동할 수 있는 간단한 사용자 인터페이스가 특징입니다. 또한 디스플레이는 4핀 전원 공급 모드와 간단하고 빠른 통신을 통해 800480 및 7201280의 두 가지 해상도 옵션을 제공합니다. 작동이 매우 안정적이어서 끊김이나 충돌이 발생하지 않습니다.

아니요.	제품명	5인치 UART 디스플레이
1	디스플레이 유형	TFT LCD 화면
2	화면 크기	5인치
3	백라이트 수명(평균)	>30,000시간
4	픽셀 형식	800480,7201280
5	휘도	280(CD/㎡²),390cd/m²
6	표시 영역	120.70mm(길이)×75.8mm(폭)
7	작동 온도	-20-+70도
8	보관 온도	-30-+80도
9	진동 테스트	10~25Hz(X,Y,Z 방향 2G 30분)
10	전압	5-15V(오차 ±0.2V)
11	차이	500:01:00
12	전반적인 차원	136.90mm(L)×84.00mm(W)×6.50mm(H)
알림: 자세한 정보 및 견적을 원하시면 고객 서비스에 문의하십시오.

당사의 5-인치 UART 디스플레이는 고온 및 저온 테스트, ESD 테스트, 염수 분무 테스트 등을 포함한 일련의 프로세스 신뢰성 테스트를 거쳤습니다.

ESD 테스트

1.1 ESD 테스트 표준당 실시GB/T 17626.2-2006 / IEC 61000-4-2:2001~에주변 온도 25도.

1.2 테스트 절차

ESD-안전 테스트 벤치에 평평하게 고정된 제품

적용된공기 배출프레임 가장자리와 디스플레이 표면에

충돌, 재설정, 재부팅, 흑백 화면, 시각적 아티팩트 또는 통신 오류에 대해 실시간으로 모니터링됩니다.{0}

1.3 테스트 결과 통과하다– 재부팅, 디스플레이 이상 또는 통신 중단이 관찰되지 않았습니다.접촉 및 공기 배출테스트. 전체 기능이 확인되었습니다.

고온 및 저온 저장 테스트

2.1 고온 및 저온-온도 저장 테스트 표준당 실시GB/T 2423.2-2008 / IEC 60068-2-2:2007(고온) 및GB/T 2423.1-2008 / IEC 60068-2-1:2007(저온), 덮음-20도 ~ +70도.

2.2 테스트 절차

환경 챔버에 배치된 제품96시간

실행됨20번의 전원 켜기/끄기 주기극한의 온도에서

주변 온도로의 자연 복귀 허용

사후-테스트 검사: 시각적 상태 + 전체 기능 검증(점프 포인트, 잔상 또는 오류 없음)

2.3 테스트 결과 통과하다– 디스플레이는 전체적으로 완벽하게 작동합니다.-20도 ~ +70도96시간 동안 외관이나 성능에 결함이 전혀 없습니다.

제품 설명

3.1 염수 분무 시험 표준엄격한 기준에 따라 수행됨ISO 9227(중성 염수 분무, NSS).

3.2 테스트 절차

지속적인 염분무에 노출된 제품48시간

사후-테스트:40도에서 2-시간 베이크아웃고온-온도실에서

전체 기능 점검을 위해 전원을 켰습니다.검은색 화면, 흰색 화면, 스노우 스크린 또는 작동 오류 없음

3.3 테스트 매개변수 및 결과

매개변수	사양	결과
시험방법	NSS(중성 염수 분무)	통과하다
챔버 온도	35도 ± 2도	통과하다
침강률(80cm² 면적)	1.5ml/h ± 0.5ml/h	통과하다
NaCl 농도(모은)	50 g/L ± 5 g/L	통과하다
pH 값(수집된 용액)	6.5 – 7.2	통과하다

최종 평결: 통과– 디스플레이는 다음과 같이 완벽하게 작동했습니다.부식-관련 결함 없음ISO 9227 염수 분무 노출 및 열 회수 후. 해양, 연안 및 열악한{2}}환경 응용 분야에 이상적입니다.

설치 과정

5 inch installation diagram

회사 소개 – 신뢰할 수 있는 디스플레이 제조업체

우리는전문 전자 디스플레이 제조업체기반을 둔바오안, 선전, 중국, 전문적으로고품질-화면을 공장-직거래 가격으로 만나보세요. 수십 년간의 전문 지식을 바탕으로 우리는 글로벌 시장 요구 사항을 깊이 이해하고 맞춤형 솔루션을 정밀하게 제공합니다.

우리의현대적인 시설숙련된 엔지니어링 팀과 엄격한 품질 관리 시스템을 통해 구동됩니다. 생산의 모든 단계를 최적화함으로써 우리는가장 경쟁력 있는 가격을 제공하면서 우수한 품질을 제공합니다.업계에서.

커스터마이징은 우리의 강점이다– 패널 크기와 해상도부터 인터페이스와 장착 디자인까지, 우리는 귀하의 정확한 사양에 맞춰 제작합니다.

모든 제품에는1-년 보증 및 전담 애프터 서비스 지원, 장기적인-신뢰성과 마음의 평화를 보장합니다.

로서진정한 오리지널 제조업체, 우리는 R&D부터 최종 조립까지 전체 생산 체인을 제어합니다.빠른 리드타임, 일관된 품질, 완벽한 추적성.

우리와 협력하세요자동차, 산업, 디지털 사이니지, 가전제품 등 고객의 성공을 지원하는 디스플레이를 위한 것입니다.

오늘 저희에게 연락하세요귀하의 프로젝트에 대해 논의하고 24시간 이내에 맞춤 견적을 받아보세요. 귀하의 비즈니스에 딱 맞는 화면을 구축해 보세요.

포장 및 크기

포장 상자 크기(LWH)	27217070	mm
무게	0.38	kg
수량	1	조각

product-932-409

문의하기

회사명: Shenzhen Zhongchuangxiang Technology Co., LTD
전화: +86 13602556591
이메일-: jacky@zongyl.com
공식 홈페이지: https://www.lcdonsale.com/
회사 주소: 중국 심천시 바오안 지역 Xixiang Street BAOAN ZHI GU Technology Park B 건물 6층 601-603호실.

Q: TFT 디스플레이가 LED보다 나은가요?

A: TFT와 LED의 가장 큰 차이점은 백라이트 방식입니다. TFT 액정 디스플레이는 백라이트용으로 CCFL(냉간 복합 형광 램프)을 사용하는 반면, LED 디스플레이는 LED를 사용합니다. LED는 CCFL보다 에너지 효율이 높기 때문에 LED 디스플레이는 TFT 디스플레이보다 전력을 덜 소비합니다.

Q: TFT 스크린이 좋은가요?

A: TFT LCD는 대부분의 다른 유형의 디스플레이 장치보다 더 선명한 이미지를 생성합니다. 그들은 흐릿한 이미지로 고통받지 않습니다. TFT LCD를 사용하면 뛰어난 선명도를 갖춘 고화질(HD) 이미지를 생성하므로 안심할 수 있습니다.

Q: TFT 스크린은 어떤 용도로 사용되나요?

A:TFT LCD는 텔레비전 세트, 컴퓨터 모니터, 휴대폰, 휴대용 장치, 비디오 게임 시스템, PDA, 내비게이션 시스템, 프로젝터, 일부 자동차 및 중형 및 고급 오토바이의 대시보드를 포함한 가전제품에 사용됩니다.
